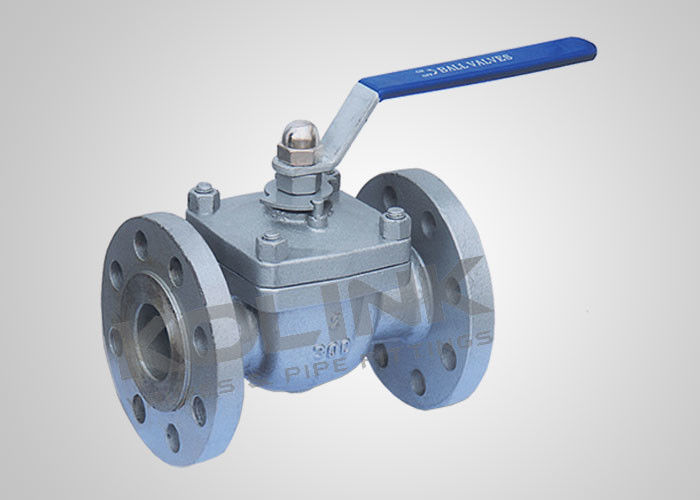

Zmiennego typu PTFE siedzenie z zaworu kulkowego dla serwisu

Zmiennego typu PTFE siedzenie z zaworu kulkowego dla serwisu

Zawór kulkowy jest specjalnie zaprojektowany i opracowany z myślą o mniejszym momentu obrotowym i łatwej konserwacji w trybie ciągłym, aby sprostać wymaganiom zastosowań w rurociągach naftowych i gazowych.

Zawory kulkowe z górnego wejścia są naprawialne w linii, eliminując tym samym długie przestoje.Usunięcie śrubkowanej osłony z nadwozia zaworu umożliwia dostęp do kuli i siedzenia, które można usunąć za pomocą specjalnych narzędzi konserwacyjnych.

Standardowe funkcje zaworu kulkowego typu Top Entry obejmują wbudowany mechanizm ulgi próżni, podwójny blok i krwawienie, bezpieczną konstrukcję przeciwpożarową, wtrysk środka uszczelniającego awaryjnego i podkładkę montażową ISO.Rozszerzona łodygia/kaputa do obsługi podziemnej jest również typową opcjąKolink Top Entry Ball Valve może być produkowany w szerokim zakresie średnic i klas ciśnienia.

Najważniejsze elementy:
Siedzenia są zamontowane w sposób regulowany, a tylne końcówki podtrzymywarek siedzących są ustawione pod kątem krzywym, aby zapobiec blokadowi regulacji siedzeń przez zanieczyszczenia zgromadzone na siedzeniach.

Właściwości zawórów kulkowych zamontowanych na trunnionie górnego wejścia:
Korpus w jednym kawałku, górne wejście

Piłka na trunnionie

Pełny port

Mechanizm uwolnienia otworu

Nagłe wstrzyknięcie uszczelniacza
Bezpieczeństwo przeciwpożarowe zgodnie z API 607
Urządzenie antystatyczne
Stąpek przeciwwybuchowy

Dostępny układ biegów lub siłownik

Opcjonalne opakowanie o niskiej emisji zgodnie z ISO 15848

Stosowane normy dla zaworów kulkowych zamontowanych na trunnionie wejściowym:

a) Projektowanie i produkcja: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
b) Bezpożarowe: API 607, API 6FA
c) Twarzą w twarz: API B16.10, API 6D, EN 558, DIN 3202
d) Połączenie końcowe: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Badania i inspekcje: API 6D, EN 12266, API 598
