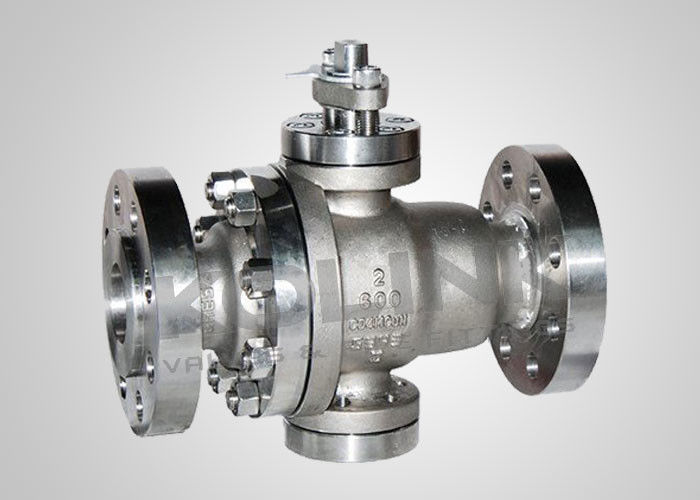

Zawór kulowy pływający z uszczelnieniem metalowym do pracy w wysokiej temperaturze i górnictwie

Zawory kulowe z uszczelnieniem metal-metal charakteryzują się wyjątkową trwałością cieplną i są szeroko stosowane w krytycznych i trudnych warunkach, gdzie nie można użyć miękkich uszczelnień, zwłaszcza gdy medium jest brudne, ścierne, wysoce korozyjne, w wysokich temperaturach do 500°C lub w połączeniu wszystkich tych czynników.

Metalowe uszczelnienia zaworów kulowych są wyposażone w szeroką gamę obróbek powierzchniowych, które zwiększają twardość w stosunku do bardziej miękkiego materiału, aby pasowały do prawie każdego zastosowania i medium. Stopy Stellite, węglik wolframu i powłoka ze stopu chromu twardego mogą być dodatkowo stapiane z metalem podstawowym, tworząc wiązanie metalurgiczne, zapewniając wysoką integralność powierzchni uszczelniającej, która jest praktycznie wolna od porów i ma twardość do 70 HRC, w zależności od użytego stopu. Precyzyjne docieranie kuli i gniazda razem skutkuje doskonałym połączeniem dla szczelnego zamknięcia. Kule są obrabiane z dużą dokładnością i poddawane obróbce powierzchniowej super lustrzanej. Sprężynowe uszczelnienia metalowe zapewniają niezawodność uszczelnienia i stabilny moment obrotowy.

• Utwardzanie powierzchni kuli i gniazda
  Zastosowano różne technologie utwardzania kuli i gniazda, w tym powłoki HVOF, stopy na bazie niklu, węglik wolframu, napawanie stopami Stellite itp., w zależności od warunków pracy. Odporność cieplna materiału powierzchni uszczelniającej może osiągnąć 540°C~600°C. Materiały te są również odporne na zużycie i uderzenia.
• Elastyczne otwieranie i zamykanie zaworu
  W wysokiej temperaturze kula i gniazdo rozszerzają się z powodu rozszerzalności cieplnej, powodując zakleszczenie kuli między 2 gniazdami. Wykorzystując sprężynę talerzową lub gniazdo sprężynowe, rozszerzalność cieplna może być absorbowana, zapewniając elastyczne otwieranie i zamykanie w wysokiej temperaturze.
• Materiały uszczelniające odporne na ogień
  Uszczelki zaworów kulowych z uszczelnieniem metalowym są wykonane ze stali nierdzewnej + spiralnie nawiniętego grafitu elastycznego, a uszczelnienie jest z elastycznego grafitu. Te ognioodporne materiały zapewniają niezawodne uszczelnienie zaworu w wysokiej temperaturze, a nawet w przypadku pożaru.
• Konstrukcja uszczelnienia metalowego
  Metalowe gniazdo trunnion zawór kulowy może blokować płyn wchodzący do środkowej komory. Gdy zawór jest zamknięty, a środkowa komora jest odpowietrzana, górne i dolne gniazda blokują płyn na wlocie i wylocie niezależnie, zapewniając funkcję podwójnego blokowania i odpowietrzania (DBB).
  Metalowy zawór kulowy pływający może blokować wypływ płynu ze środkowej komory i zwykle jest to uszczelnienie jednokierunkowe, z kierunkiem przepływu zaznaczonym na korpusie. Konstrukcje uszczelniające dwukierunkowe są również dostępne na życzenie.
• Niezawodne działanie uszczelniające
  Poprzez obrót kuli i szlifierki w różnych pozycjach, powierzchnia kuli jest polerowana do wysokiej okrągłości i drobności. Zarówno ze sprężynowym uszczelnieniem gniazda, jak i uszczelnieniem gniazda wymuszonym ciśnieniem płynu, wskaźnik wycieku metalowych zaworów kulowych z uszczelnieniem może spełniać poziom IV normy ASME B16.104.

• Typ kuli pływającej lub kuli montowanej na trunnion
• Dzielony korpus, wejście końcowe
• Korpus 2-częściowy lub 3-częściowy
• Pełny przelot
• Całkowicie odporny na ogień bez miękkiego gniazda PTFE
• Konstrukcja antystatyczna
• Trzpień zapobiegający wydmuchowi
• Obsługa przekładni lub dostępny siłownik
• Opcjonalne uszczelnienie o niskiej emisji zgodnie z ISO 15848

• Projekt i produkcja: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• Odporność na ogień: API 607, API 6FA
• Odległość między kołnierzami: API B16.10, API 6D, EN 558, DIN 3202
• Połączenie końcowe: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• Testy i inspekcje: API 6D, EN 12266, API 598
