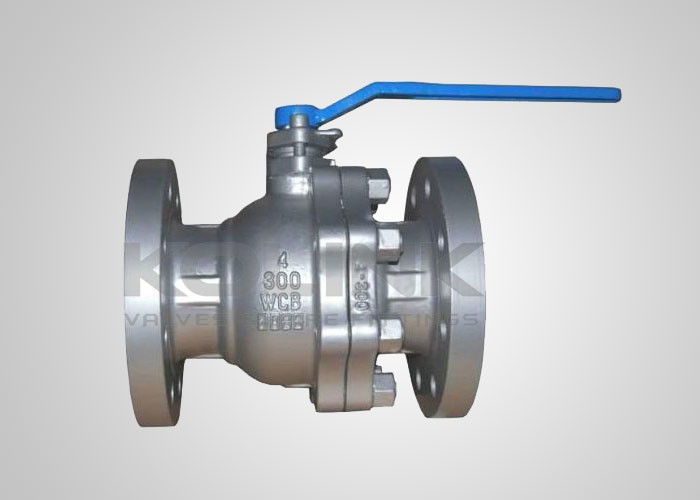

Wyrzuty stalowe zawory piłkowe pływające, ognioodporne API 607, klasa 150-600

Cast Steel Floating Ball Valve klasa 150-600 SHIE SHAFE API 607

Pływające zawory kulkowe oferują szybką operację kwartalną, wizualne wskazanie położenia zaworu, prosty nieprzerwany przepływ i kompaktowy rozmiar. Pływająca piłka jest utrzymywana przez dwa siedzenia zaworów, jedną na górze, a drugą po stronie zaworu. Ciśnienie w górę naciska piłkę do płucnego pierścienia siedzenia, ściskając siedzenie, aby wyłączyć płyn, gwarantując uszczelnienie bąbelkowe. Konstrukcja pełnego otworu minimalizuje spadek ciśnienia między zaworem, jednocześnie maksymalizując możliwości przepływu dla usług ogólnych.

Pływający zawór kulowy jest stosowany głównie w wodzie, olejkach, gazu ziemnym, rozpuszczalnikach chemicznych, kwasach itp. Z ciasnym odcięciem i bez konserwacji. Ze względu na niskie oceny ciśnienia i małe rozmiary moment otwarcia lub zamknięcia zaworu jest niewielki, dlatego stosuje się głównie ręczne działanie.

Pływający zawór kulkowy jest zwykle zaprojektowany z elastycznym siedzeniem. Gdy średnie ciśnienie jest niskie, obszar styku między siedziskiem a kulą jest mniejszy, co tworzy wyższe ciśnienie w obszarze styku, aby zapewnić niezawodne uszczelnienie. Gdy średnie ciśnienie staje się wyższe, obszar kontaktu siedziska i kulki staje się większy wraz z elastycznym deformacją siedzenia, aby siedzenie mogło znosić wyższy średnie ciąg bez uszkodzenia.

W przypadku, gdy pożar przypadkowo występuje w rurze i zaworze, pierścień siedzący wykonany z PTFE lub innych materiałów niemetalicznych można spalić w wysokiej temperaturze, powodując masywne wycieki zaworu. Projektowanie siedzeń bezpiecznych jest projektem ostrożności między piłką a siedzeniem. Po spaleniu gniazda zaworu średnie ciśnienie pchałoby piłkę w sposób ciągły w kierunku dolnej części metalowej, aby utworzyć pomocnicze uszczelnienie metalu do metalowego, które mogło skutecznie zmniejszyć wyciek zaworu. Ponadto środkowa uszczelka uszczelniająca kołnierz wykonana jest z metalowej uszczelki spiralnej, która może również zapewnić uszczelnienie w wysokiej temperaturze. Bezpieczny projekt zaworów kulinowych Kolink jest zatwierdzony na API 607.

Trzon jest obrabiany z całkowitym kołnierzem na dolnym końcu i jest instalowany z wewnętrznej wnęki zaworu, dzięki czemu trzonek jest blokowany przez szyję zaworu i nie byłby wysadzony przez medium nawet pod nieprawidłowym warunkiem podnoszącym ciśnienie w jamie zaworu. Ponadto, aby uniknąć wycieku po spaleniu pakowania łodygi w przypadku pożaru, myjka oporowa między ramieniem łodygi a kontaktem z nadwoziem utworzyłaby dodatnie uszczelnienie. Siła uszczelniająca wzrosłaby wraz ze wzrostem średniego ciśnienia, aby zapewnić niezawodne uszczelnienie łodygi pod różnym ciśnieniem, zapobiegając wyciekom i unikaniu rozprzestrzeniania się wypadków.

Pakowanie szewron może skutecznie dostosować ciśnienie uszczelniające do średniego ciśnienia w obszarze gruczołu i sprawić, że uszczelnienie pakowania STEM będzie bardziej niezawodne.

Zawór kulowy jest wyposażony w urządzenia przeciwstatyczne i może tworzyć statyczny kanał między kulą a korpusem przez trzon, w celu zrzucania statycznej energii elektrycznej zbudowanej z powodu tarcia podczas eksploatacji zaworu, przez rurociąg, unikając pożaru lub wybuchu, które mogą być spowodowane przez iskrę elektryczną i zapewnienie bezpieczeństwa systemu.

Ręczny zawór kulowy może być zablokowany w pozycji, gdy jest w pełni otwarty lub w pełni zamknięty. Układ pozycjonujący z otworem blokującym został zaprojektowany w celu uniknięcia niewłaściwego rozwiązania zastawki, a także może zapobiec otwieraniu zaworu lub zamykaniu przypadkowo spowodowanego wibracją rurociągu lub innymi nieprzewidywalnymi czynnikami. Jest skuteczny, szczególnie w przypadku zapalnika i wybuchowej, rurociągów chemicznych i medycznych lub rur terenowych.

Ponadto głowa trzonu, która jest zainstalowana z kluczem, przyjmuje podwójną konstrukcję. Gdy zawór jest otwarty, klucz zaworu jest równolegle do rurociągu, a gdy zawór jest w pełni zamknięty, klucz jest prostopadły do rurociągu, tak aby w pełni otwarte i zamknięte wskazania zaworu były niepotrzebne.

• Pływający typ kulki
• Podzielone ciało, końcowe wejście
• 2-częściowe lub 3-częściowe ciało
• Pełny port z małym odpornością na przepływ
• Fire Safe to API 607
• Projekt antystatyczny
• STEM ANTI-BLOWOUT
• Dostępny operacja lub siłownik
• Opcjonalne opakowanie na sprężynie
• Opcjonalna metalowa konstrukcja
• Opcjonalne pakowanie o niską emisję zgodnie z ISO 15848

• Projektowanie i produkcja: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• Bezpieczny ogień: API 607, API 6FA
• Twarz twarzą: API B16.10, API 6D, EN 558, DIN 3202
• Połączenie końcowe: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• Test i kontrola: API 6D, EN 12266, API 598
