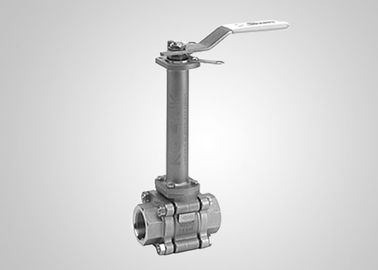

Kryogeniczny zawór kulkowy, obsługa niskiej temperatury LCB LC9 LF2 LF9 CF8 CF8M F304 F316

Kryogeniczny zawór kulkowy, obsługa niskiej temperatury LCB LC9 LF2 LF9 CF8 CF8M F304 F316

Kryogeniczne zawory kulkowe są stosowane w zakładach separacji powietrza, magazynowaniu, dystrybucji i transporcie LNG, przemyśle lotniczym, petrochemicznym i medycznym.W ekstremalnie niskich temperaturach i w najtrudniejszych środowiskach, Kryogeniczne zawory kulkowe muszą wykazywać stale wysoką przepływowość, ścisłe zamknięcie, efektywność energetyczną i długą żywotność.

Cechy projektowe:

Należy stosować te zawory w taki sposób, aby zapewniały pewne wskaźniki wycieku.Zawory, których stosowanie zaleca się poniżej temperatury -500C, są zaprojektowane z rozszerzoną maską maszynową, która oddziela operatora i uszczelniacz od zimnej temperatury.

W przypadku nienormalnego wzrostu temperatury, gdy zawór znajduje się w pozycji zamkniętej, płyn o niskiej temperaturze uwięziony w środkowej jamie zaworu podlega gazowaniu.powodując szybkie rozszerzenie objętości i wzrost ciśnienia wewnątrz jamy, co może prowadzić do uszkodzenia zaworu i poważnego wypadku.w celu zapobiegania uwięzieniu rosnącego ciśnienia w zaworzeKażdy zawór jest oznaczony strzałką kierunku przepływu, aby zapobiec nieprawidłowej instalacji.

Główne uszczelnienie i łożysko łodygi znajdują się w pobliżu końca opakowania przedłużonej łodygi, aby utrzymać te części przed niskimi temperaturami i zapewnić konstrukcję łodygi odpornej na wybuch.W górnej części rozszerzenia znajduje się opakowanie ładowane na żywo, które zapewnia samoprzystosowanie się do opakowania ładowaniaZawory są specjalnie czyszczone w celu usunięcia wszelkich tłuszczów i olejów, które mogą reagować z nośnikiem serwisowym.

Kryogeniczne zawory kulkowe są dostępne w kształcie pływającej lub na trunnionie zamontowanej kuli oraz w konstrukcji nadwozia z wejściem bocznym lub z wejściem górnym.Materiały siedzenia i uszczelnienia są zaprojektowane i wybierane w taki sposób, aby spełniać najbardziej wymagające wymagania dotyczące częstotliwości wycieku i emisji uciekinierówWyniki badań wykazały, że w wyniku zastosowania silników o wysokiej gęstości i uszczelnienia w całym układzie, zawór kulkowy jest w stanie pracować w temperaturze poniżej -196°C.

Wybór materiału:

Często używana stal wykazuje kruchość na zimno przy niskiej temperaturze.Najniższa temperatura robocza materiałów nadwozia określona jest w poniższej tabeli.Materiały o niskiej temperaturze poddawane są badaniom uderzeniowym o niskiej temperaturze zgodnie z wymaganiami normy.

W przypadku zaworów o temperaturze roboczej niższej niż -100°C, po roboczym obróbce kryogenicznej wymaga się obróbki kadłuba, maszyny i łodygi, kuli i siedzenia, a także uszczelnienia, uszczelnienia,śruby i orzechy muszą być również wykonane z materiałów odpowiednich do warunków niskiej temperatury.

Zgodnie z wymogami umowy można przeprowadzić badanie kryogeniczne w celu sprawdzenia momentu obrotowego, właściwości uszczelniających i innych wskaźników w niskich temperaturach.

Konstrukcja konstrukcyjna i charakterystyka obróbki mechanicznej i produkcji

CechyKryogenneWyroby z tworzyw sztucznych:
Wydłużony maszt

Otwory wentylacyjne na łodygie i kuli

Przepływ jednokierunkowy

Otwory wentylacyjne w pniu i kulce do uwalniania ciśnienia

Opakowania ładowane na żywo

Operacja obniżania temperatury

Opcje materiału o niskiej temperaturze
Bezpieczeństwo przeciwpożarowe zgodnie z API 607
Urządzenie antystatyczne
Stąpek przeciwwybuchowy

Dostępny układ biegów lub siłownik

Opcjonalne opakowanie o niskiej emisji zgodnie z ISO 15848

Stosowne normyKryogennezawory kuli:
a) Projektowanie i produkcja: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Bezpożarowe: API 607, API 6FA
c) Twarzą w twarz: API B16.10, API 6D, EN 558, DIN 3202
d) Połączenie końcowe: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Badania i inspekcje: API 6D, EN 12266, API 598
