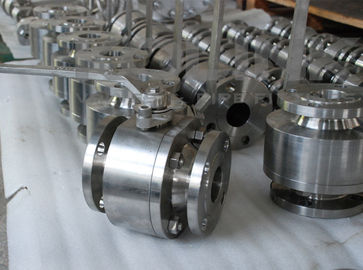

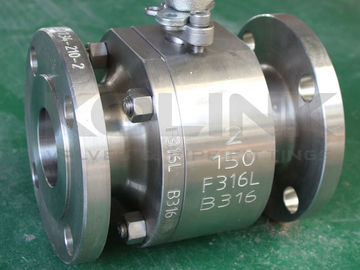

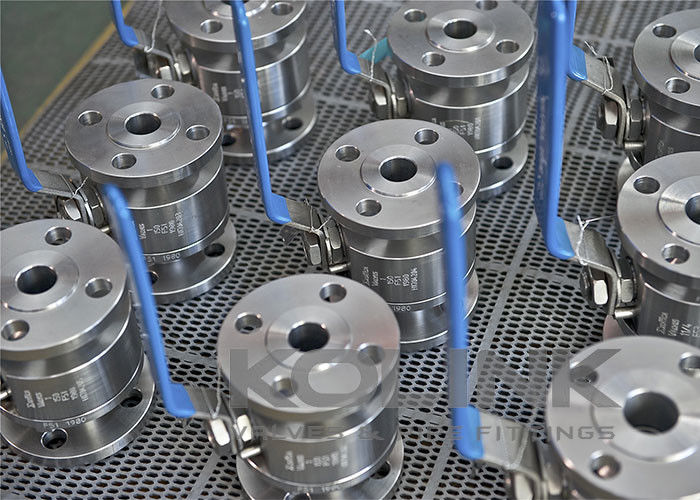

Przy wszystkich zaletach płynących zaworów kulkowych, zawory kulkowe płynące ze kuwanej stali KOLINK są oferowane w rodzajach 2-częściowego ciała podzielonego i 3-częściowego ciała śrutowego.Materiał kujący zapewnia wystarczającą sztywność i wytrzymałość pod maksymalnym nominalnym ciśnieniem roboczymStandardowa grubość ściany ciała zaworu i wysokiej wytrzymałości śruby są wystarczające, aby wytrzymać ciśnienie rury.Części wewnętrzne zaworu są zaprojektowane i wybrane w taki sposób, aby zapewnić niezawodność we wszystkich warunkach pracy.

Wykorzystując sfałszowane materiały w celu poprawy właściwości mechanicznych, utrzymania ciśnienia i jakości, sfałszowane zawory piłkowe ze stali pływającej są idealne do obsługi średniego lub wysokiego ciśnienia i szerokiego zakresu temperatur,i mogłyby zastąpić małe zawory kulkowe zamontowane na trunnionie.

Walfy płynące ze kulek ze kułanej stali są dostępne w różnych konstrukcjach, materiałach, rozmiarach, klasach ciśnienia i połączeniach końcowych.Dostępne są również konfiguracje kryogenne i metalowe o wysokiej temperaturze.

Projekt Cechy:

1Specjalna konstrukcja siedzenia
W przypadku, gdy ciśnienie średnie jest niskie, obszar styku pomiędzy siedzeniem a kulą jest mniejszy,który tworzy wyższe ciśnienie w obszarze kontaktu w celu zapewnienia niezawodnego uszczelnieniaKiedy ciśnienie średnie wzrasta, obszar kontaktu siedzenia i kuli rośnie wraz z elastycznym deformacją siedzenia,aby siedzenie mogło wytrzymać wyższy średni nacisk bez uszkodzenia.

2Zaprojektowanie przeciwpożarowe
W przypadku przypadkowego wystąpienia pożaru w rurze i zaworze pierścień siedzenia wykonany z PTFE lub innych materiałów niemetalicznych może ulec spaleniu w wysokiej temperaturze, powodując duże wycieki do zaworka.Zaprojektowanie siedzenia przeciwpożarowego jest zaprojektowaniem zabezpieczającym pomiędzy kulą a siedzeniemPo spaleniu siedzenia zaworu średnie ciśnienie będzie ciągle pchać kulę w kierunku metalowej uszczelnienia w dół rzeki, tworząc pomocniczą uszczelnienie metalowo-metalowe,które mogłyby skutecznie zmniejszyć wyciek zaworówPonadto uszczelniająca uszczelniająca środkowa płaszczyzna jest wykonana z metalowej uszczelniającej spiralnej, która może również zapewnić uszczelnienie w wysokiej temperaturze.Projektowanie przeciwpożarowe zaworów kulkowych KOLINK jest zatwierdzone zgodnie z API 607.

3.Blowout-proof and Sealing Of Stem
Stąpek jest obrobiony mechanicznie z integralnym kołnierzem na jego dolnym końcu i jest zainstalowany z wewnętrznej jamy zaworu,tak, że łodyg jest zablokowany przez szyję zaworu i nie byłby wysadzony przez medium nawet w warunkach nieprawidłowego wzrostu ciśnienia w jamie zaworuPonadto, aby zapobiec wyciekowi po spaleniu opakowania łodygi w przypadku pożaru, ścieka z napędem między ramieniem łodygi a kontaktem z ciałem tworzy pozytywne uszczelnienie.Siła uszczelniająca zwiększa się wraz ze wzrostem średniego ciśnienia, aby zapewnić niezawodne uszczelnienie pnia pod różnymi ciśnieniami, zapobiegając wyciekom i unikaniu rozprzestrzeniania się w wyniku wypadków.

4- Zawieszenie.

Wykorzystując opakowanie szebronowe, można skutecznie dostosować ciśnienie uszczelniające do średniego ciśnienia w obszarze gruczołu i uczynić uszczelnianie opakowania łodygi bardziej niezawodnym.

5. Antystatyczna struktura
Zawór kulkowy jest wyposażony w urządzenia antystatyczne i może tworzyć statyczny kanał między kulą a ciałem poprzez łodygę,do rozładowywania elektryczności statycznej nagromadzonej w wyniku tarcia podczas pracy zaworu, aby uniknąć pożaru lub wybuchu, które mogą być spowodowane iskry elektrycznej i zapewnić bezpieczeństwo systemu.

6.Wyniki badaniaZamknij.Wydanie Urządzenie
Zamknięcie zaworu kulkowego w trybie ręcznym można dokonać, gdy jest on w pełni otwarty lub w pełni zamknięty.i może również zapobiegać otwarciu lub zamknięciu zaworu w wyniku wibracji rurociągu lub innych nieprzewidywalnych czynnikówJest on skuteczny zwłaszcza w przypadku ropy paliwowej i wybuchowej, rurociągów chemicznych i medycznych lub rur polowych.

Ponadto głowica pnia, która jest zainstalowana z kluczem, przyjmuje konstrukcję podwójnego wymiaru.klucz jest prostopadły do rurociągu, tak aby oznaczenia całkowicie otwartego i zamkniętego zaworu były niepowtarzalne.

Charakterystyka walcowanych zaworów piłkowych ze stali pływającej:
Typ piłki pływającej
/Rozłamanie ciała, koniec wejścia.
Korpus w 2 lub 3 części

/ / / / / / / / / /
Bezpieczeństwo przeciwpożarowe zgodnie z API 607
Urządzenie antystatyczne
Stąpek przeciwwybuchowy

Dostępny układ biegów lub siłownik

Opcjonalne urządzenie blokujące

Opcjonalnie ISO 5211 bezpośrednia podłoga montażowa

Opcjonalny wzór metalowego siedzenia

Opcjonalne opakowanie o niskiej emisji zgodnie z ISO 15848

Zastosowane normy dla wałów pionowych pływających ze stali kuwanej:
a) Projektowanie i produkcja: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Bezpożarowe: API 607, API 6FA
c) Twarzą w twarz: API B16.10, API 6D, EN 558, DIN 3202
d) Połączenie końcowe: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Badania i inspekcje: API 6D, EN 12266, API 598
