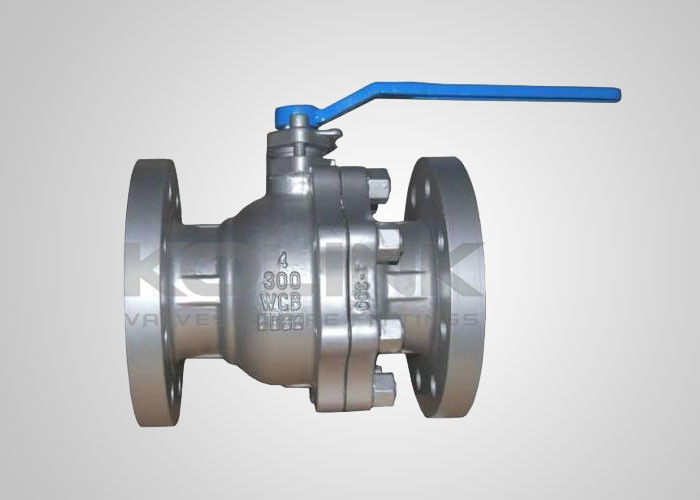

Wyrzuty stalowe zawory piłkowe pływające klasy 150-600 API 607

Wyrzuty stalowe zawory piłkowe pływające klasy 150-600 API 607

Zawory piłkowe zapewniają szybkie działanie w czasie ćwierćobrotów, wizualne wskazywanie pozycji zaworu, prosty, nieprzerwany przepływ i kompaktowy rozmiar.jeden na górnej stronie, a drugi na dolnej stronie zaworuCiśnienie w górę strumienia popycha kulę do pierścienia siedzenia w dół strumienia, stłumiąc siedzenie, aby wyłączyć płyn, gwarantując szczelność.Całkowita konstrukcja otworu minimalizuje spadek ciśnienia przez zawór, maksymalnie zwiększając przepływ dla ogólnych usług linii.

Płynący zawór kulkowy jest głównie stosowany w wodzie, olejach, gazie ziemnym, rozpuszczalnikach chemicznych, kwasach itp. z ciasnym zamknięciem i bez konserwacji.moment obrotowy do otwierania lub zamykania zaworu jest niewielki, dlatego stosowana jest głównie ręczna obsługa.

Projekt Cechy:

1Specjalna konstrukcja siedzenia
W przypadku, gdy ciśnienie średnie jest niskie, obszar styku pomiędzy siedzeniem a kulą jest mniejszy,który tworzy wyższe ciśnienie w obszarze kontaktu w celu zapewnienia niezawodnego uszczelnieniaKiedy ciśnienie średnie wzrasta, obszar kontaktu siedzenia i kuli rośnie wraz z elastycznym deformacją siedzenia,aby siedzenie mogło wytrzymać wyższy średni nacisk bez uszkodzenia.

2Zaprojektowanie przeciwpożarowe
W przypadku przypadkowego wystąpienia pożaru w rurze i zaworze pierścień siedzenia wykonany z PTFE lub innych materiałów niemetalicznych może ulec spaleniu w wysokiej temperaturze, powodując duże wycieki do zaworka.Zaprojektowanie siedzenia przeciwpożarowego jest zaprojektowaniem zabezpieczającym pomiędzy kulą a siedzeniemPo spaleniu siedzenia zaworu średnie ciśnienie będzie ciągle pchać kulę w kierunku metalowej uszczelnienia w dół rzeki, tworząc pomocniczą uszczelnienie metalowo-metalowe,które mogłyby skutecznie zmniejszyć wyciek zaworówPonadto uszczelniająca uszczelniająca środkowa płaszczyzna jest wykonana z metalowej uszczelniającej spiralnej, która może również zapewnić uszczelnienie w wysokiej temperaturze.Projektowanie przeciwpożarowe zaworów kulkowych KOLINK jest zatwierdzone zgodnie z API 607.

3.Blowout-proof and Sealing Of Stem
Stąpek jest obrobiony mechanicznie z integralnym kołnierzem na jego dolnym końcu i jest zainstalowany z wewnętrznej jamy zaworu,tak, że łodyg jest zablokowany przez szyję zaworu i nie byłby wysadzony przez medium nawet w warunkach nieprawidłowego wzrostu ciśnienia w jamie zaworuPonadto, aby zapobiec wyciekowi po spaleniu opakowania łodygi w przypadku pożaru, ścieka z napędem między ramieniem łodygi a kontaktem z ciałem tworzy pozytywne uszczelnienie.Siła uszczelniająca zwiększa się wraz ze wzrostem średniego ciśnienia, aby zapewnić niezawodne uszczelnienie pnia pod różnymi ciśnieniami, zapobiegając wyciekom i unikaniu rozprzestrzeniania się w wyniku wypadków.

4- Zawieszenie.

Wykorzystując opakowanie szebronowe, można skutecznie dostosować ciśnienie uszczelniające do średniego ciśnienia w obszarze gruczołu i uczynić uszczelnianie opakowania łodygi bardziej niezawodnym.

5. Antystatyczna struktura
Zawór kulkowy jest wyposażony w urządzenia antystatyczne i może tworzyć statyczny kanał między kulą a ciałem poprzez łodygę,do rozładowywania elektryczności statycznej nagromadzonej w wyniku tarcia podczas pracy zaworu, aby uniknąć pożaru lub wybuchu, które mogą być spowodowane iskry elektrycznej i zapewnić bezpieczeństwo systemu.

6.Wyniki badaniaZamknij.Wydanie Urządzenie
Zamknięcie zaworu kulkowego w trybie ręcznym można dokonać, gdy jest on w pełni otwarty lub w pełni zamknięty.i może również zapobiegać otwarciu lub zamknięciu zaworu w wyniku wibracji rurociągu lub innych nieprzewidywalnych czynnikówJest on skuteczny zwłaszcza w przypadku ropy paliwowej i wybuchowej, rurociągów chemicznych i medycznych lub rur polowych.

Ponadto głowica pnia, która jest zainstalowana z kluczem, przyjmuje konstrukcję podwójnego wymiaru.klucz jest prostopadły do rurociągu, tak aby oznaczenia całkowicie otwartego i zamkniętego zaworu były niepowtarzalne.

Wymagania w zakresie bezpieczeństwa
Typ piłki pływającej
/Rozłamanie ciała, koniec wejścia.
Korpus w 2 lub 3 części

pełny port z małym oporem przepływu
Bezpieczeństwo przeciwpożarowe zgodnie z API 607
Projekt antystatyczny
Stąpek przeciwwybuchowy

Dostępny układ biegów lub siłownik

Opcjonalne opakowanie wiosenne

Opcjonalny wzór metalowego siedzenia

Opcjonalne opakowanie o niskiej emisji zgodnie z ISO 15848

Stosowane normy dla wałów kuli pływających:
a) Projektowanie i produkcja: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Bezpożarowe: API 607, API 6FA
c) Twarzą w twarz: API B16.10, API 6D, EN 558, DIN 3202
d) Połączenie końcowe: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Badania i inspekcje: API 6D, EN 12266, API 598
