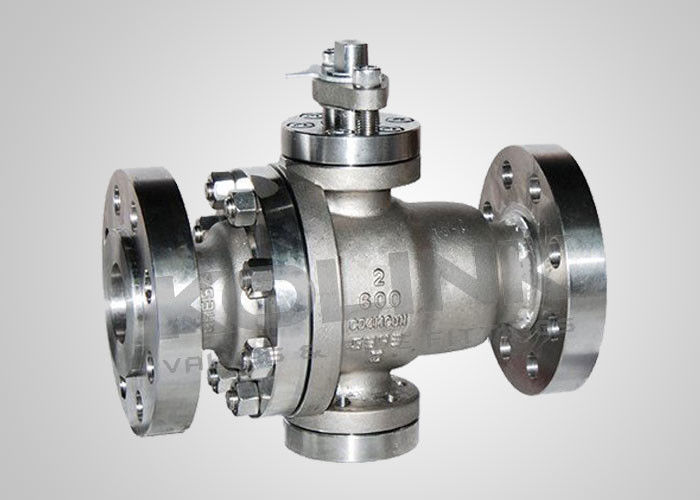

Metalowe złożone z pływającego zaworu kulkowego wysokiej temperatury i usługi górnicze

Zawory kulkowe z metalu do metalu mają wyjątkową wytrzymałość termiczną i są szeroko stosowane w krytycznych i ciężkich zastosowaniach serwisowych, w których nie można było użyć miękkich siedzeń,Zwłaszcza gdy serwis jest brudny., ścierające, wysoce korozyjne, w wysokich temperaturach do 500°C lub kombinacja wszystkich.

Metalowe siedzenia zaworów kulkowych są wyposażone w szeroki zakres obróbek powierzchniowych wykonywanych w celu twardości nad miękkim materiałem, aby pasować do niemal każdego zastosowania i medium.Tungsten Węglika twarda powłoka chromowa może być dodatkowo stopiona do metalu podstawowego w celu utworzenia połączenia metalurgicznego,zapewniająca wysoką integralność ściekającej powierzchni, która jest praktycznie porowata i wolna od próchnic, o twardości do 70 HRCPrecyzyjne łączenie kulki i siedzenia zapewnia doskonałe połączenie, co zapewnia ścisłe zamknięcie.Kulki są obrobione z wysoką precyzją i super lustrzaną obróbką powierzchniSiedzenia metalowe wyposażone w sprężyny zapewniają niezawodność uszczelniania i stabilny moment obrotowy.

Cechy konstrukcyjne:

1. Utwardzanie powierzchni piłki i siedzenia
W zależności od warunków użytkowania stosuje się różne technologie hartowania kul i siedzenia, w tym powłokę HVOF, stopy o bazie niklu, węglik wolframu, spawanie rozpyłowe stopów stelitu itp.Odporność na ciepło materiału uszczelniającego powierzchni może osiągnąć 540°C~600°CMateriały te są również dobrze odporne na zużycie i uderzenia.

2Elastyczne otwieranie i zamykanie zaworu
Pod wysoką temperaturą piłka i siedzenie rozszerzają się z powodu rozszerzenia termicznego, powodując zablokowanie piłki między 2 siedzeniami.rozszerzenie cieplne można było wchłonąć zapewniając elastyczne otwieranie i zamykanie w wysokiej temperaturze.

3. Bezpieczne dla ognia materiały uszczelniające

Uszczelki metalowych zaworów kulkowych wykonane są ze stali nierdzewnej + elastycznego grafit spiralnego zwinięcia, a opakowanie jest elastycznym grafitem.Te materiały ognioodporne zapewniają niezawodne uszczelnienie zaworu w wysokich temperaturach, a nawet w razie pożaru.

4Metalowe siedzenia
Metalowe siedzibyzawór kulkowyGdy zawór jest zamknięty i średnia jamka jest odprowadzana,siedzenia w górnym i dolnym zakresie blokują płyn w wlecie i wyjściu niezależnie od siebie, zapewniając funkcję podwójnego blokowania i krwawienia (DBB).
Metalowy zawór kuli pływającej może blokować odpływ płynu z środkowej jamy, a zwykle ma jedno- kierunkowe uszczelnienie, z oznaczonym kierunkiem przepływu na ciele.Dwu kierunkowa struktura uszczelniająca jest również dostępna na żądanie.

5. Niezawodna wydajność uszczelniająca
Poprzez obrót kuli i szlifierki w różnych pozycjach powierzchnia kuli jest polerowana do wysokiej okrągłości i delikatności.Z zarówno sprężynowym uszczelnieniem siedzenia, jak i uszczelnieniem siedzeń pod ciśnieniem płynu, częstotliwość wycieku metalowych zaworów kulkowych może spełniać poziom IV normy ASME B16.104.

Charakterystyka metalowych zaworów kulkowych
Rodzaj piłki pływającej lub piłki zamontowanej na trunnionie
/Rozłamanie ciała, koniec wejścia.
Korpus w 2 lub 3 części

Pełny port
Całkowicie bezpieczne od ognia bez miękkiego siedzenia z PTFE
Projekt antystatyczny
Stąpek przeciwwybuchowy

Dostępny układ biegów lub siłownik

Opcjonalne opakowanie o niskiej emisji zgodnie z ISO 15848

Stosowane normy dla wałów kuli pływających:
a) Projektowanie i produkcja: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Bezpożarowe: API 607, API 6FA
c) Twarzą w twarz: API B16.10, API 6D, EN 558, DIN 3202
d) Połączenie końcowe: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Badania i inspekcje: API 6D, EN 12266, API 598
