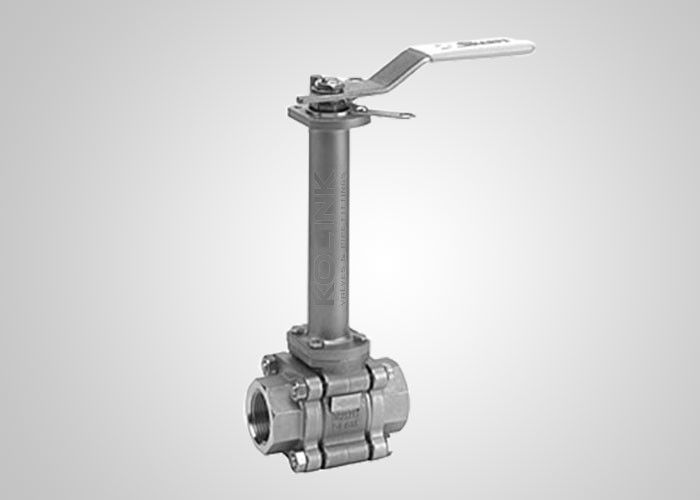

Kryogeniczny zawór kulkowy do obsługi w niskich temperaturach od -196°C do -45°C

Kryogeniczne zawory kulkowe są stosowane w zakładach separacji powietrza, przechowywanie, dystrybucja i transport LNG, przemysł lotniczy, petrochemiczny i medyczny. W wyjątkowo niskich temperaturach i w najtrudniejszych środowiskach kriogeniczne zawory kulkowe muszą konsekwentnie wykazywać wysokie przepływ, ścisły odcięcie, efektywność energetyczną i długą żywotność bez usług.

Zawory te muszą być obsługiwane, aby zaoferować pewne wskaźniki wycieków. Zawory, które są zalecane do użycia poniżej -50⁰c, są zaprojektowane z rozszerzoną maską, która oddziela operator i uszczelnienie łodygi od niskiej temperatury.

Gdy zawór znajduje się w pozycji zamkniętej, ciecz o niskiej temperaturze uwięzionej w środkowej wnęce zastawki podlega zgazowaniu w przypadku nieprawidłowego wzrostu temperatury, powodując szybką rozszerzenie objętości i wzrost ciśnienia wewnątrz wnęki, co może prowadzić do uszkodzenia zaworu i poważnego wypadku. Kolink kriogeniczny zawór kulowy został zaprojektowany jednokierunkowy z otworami wentylacyjnymi zarówno w szczelinie łodygi, jak i na powierzchni piłki, zapobiegając uwięzieniu rosnącego ciśnienia w zaworze. Każdy zawór jest oznaczony strzałką kierunku przepływu, aby zapobiec nieprawidłowej instalacji.

Pierwotna pieczęć i łożyska STEM znajdują się w pobliżu końca rozszerzonego łodygi, aby powstrzymać te części od niskich temperatur i zapewnić wysadzenie wyrzutu. Pakowanie STEM, które zapewnia samozadowolenie do pakowania STEM, znajduje się na górze rozszerzenia. Zawory są specjalnie czyszczone w celu usunięcia wszystkich smarów i olejków, które mogą reagować z mediami serwisowymi.

Kryogeniczne zawory kulkowe są dostępne w pływającej lub zamontowanej kuli kuli oraz w projekcie ciała lub nadwozie. Materiały siedziska i uszczelki są zaprojektowane i wybrane w celu spełnienia najbardziej wymagających wymagań dotyczących szybkości wycieku i emisji zbiegającej. Korpus zaworu wykonany z różnych materiałów jest odpowiedni dla różnych temperatur. Z siedzeniami i uszczelkami o wysokiej gęstości, zawór kriogeniczny Kolink może działać poniżej -196 ° C.

Wspólna stal wykazuje zimną kruchość w niskiej temperaturze. Niezwykle ważne jest, aby wybrać materiały do ciała, aby pasowały do temperatury roboczej zaworu. Zapoznaj się z poniższą tabelą, aby uzyskać najniższą temperaturę roboczą materiały ciała. Materiały w niskiej temperaturze należy poddać testowi wpływu niskiej temperatury zgodnie ze standardowymi wymaganiami.

W przypadku zaworów o temperaturze roboczej niższej niż -100 ℃ korpus, maska i łodyga, kulka i siedzenie są wymagane od obróbki kriogenicznej po zgrubnej obróbce, a uszczelnia, uszczelka, śruba i nakrętka powinny być wykonane z materiałów odpowiednich do stanu niskiej temperatury.

Zgodnie z wymogami kontraktowymi testem kriogenicznym można przeprowadzić w celu testowania momentu operacyjnego, wydajności uszczelnienia i innych indeksów w niskiej temperaturze.

• Rozszerzona maska
• Otwory wentylacyjne na łodydze i piłce
• Przepływ jednokierunkowy
• Otwory wentylacyjne w łodydze i piłce do uwalniania ciśnienia
• Pakowanie łodyg obciążonych na żywo
• Operacja deGrease
• Opcje materiałów niskiej temperatury
• Fire Safe to API 607
• Urządzenie antystatyczne
• STEM ANTI-BLOWOUT
• Dostępny operacja lub siłownik
• Opcjonalne pakowanie o niską emisję zgodnie z ISO 15848

• Projektowanie i produkcja: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• Bezpieczny ogień: API 607, API 6FA
• Twarz twarzą: API B16.10, API 6D, EN 558, DIN 3202
• Połączenie końcowe: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• Test i kontrola: API 6D, EN 12266, API 598
