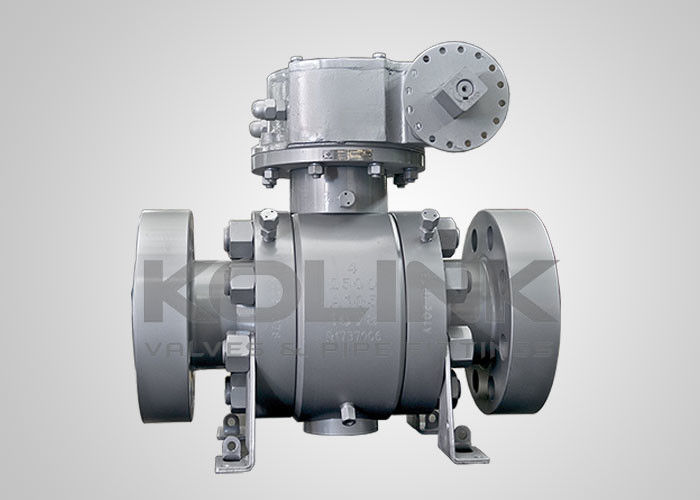

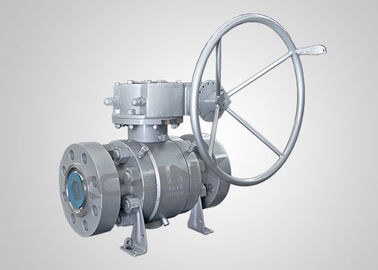

Zawór kulowy kołnierzowy 2-36 cali, klasa 150-2500, PN 16-420

2 - 48 cali wysokociśnieniowy zawór kulowy ze stali kutej, uszczelnienie PEEK, klasa 2500 PN420

Wysokociśnieniowe zawory kulowe

Wysokociśnieniowy zawór kulowy jest specjalnie zbudowany z myślą o wytrzymałości i niezawodności, z ciśnieniem projektowym do ANSI Klasa 2500 (420 bar / 6000 psi). Standardowo seria wysokociśnieniowa jest wykonana z materiału kutego lub walcowanego, co zapewnia odpowiednią sztywność i wytrzymałość przy maksymalnym znamionowym ciśnieniu roboczym, bez inherentnej wady odlewu. Standardowa grubość ścianki oddzielnego korpusu i adaptacja śrub o wysokiej wytrzymałości są wygodne w konserwacji zaworu i wystarczające do przenoszenia naprężeń rury.

Wysokociśnieniowy zawór kulowy zapewnia niezawodne działanie w najbardziej wymagających zastosowaniach w przemyśle naftowym i gazowym, platformach wiertniczych na morzu, petrochemicznym i energetycznym.

Zawór kulowy osadzony na czopach został zaprojektowany z dwoma pływającymi uszczelnieniami, które są ruchome pod wpływem ciśnienia medium. Pod spodem uszczelnień umieszczone są sprężyny wstępnego obciążenia uszczelnień, aby zapewnić, że dwa pływające uszczelnienia ściśle przylegają do powierzchni kuli. Kula jest zamocowana przez górne i dolne czopy, więc pierścienie uszczelniające nie ponoszą zbyt dużej siły ciśnienia przepływu, gdy zawór jest w pozycji zamkniętej. Podczas eksploatacji ciśnienie medium dociska przednie uszczelnienie do kuli, tworząc szczelne uszczelnienie.
