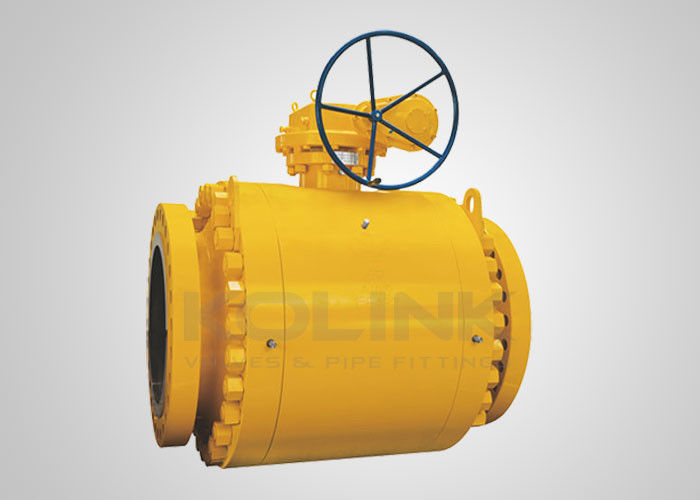

Wykuty stalowy zawór kulowy podwójny blok i krwawienie (DBB)
- Rozmiary:2 " - 36", DN 50 - DN 900
- Ocena ciśnienia:Klasa 150 - klasa 2500 lub PN 16 - PN 420
- Materiał korpusu zaworu:A105, LF2, F304, F304L, F316, F316L, F51, F53 itp.
- Obsługiwane przez:Dźwignia, przekładnia, pneumatyczna, hydrauliczna i elektryczna dźwignia siłownika, sprzęt, pneumatyczny, hydrauliczny i elektryczny siłownik
Zawór kulowy zamontowany na Trunnion został zaprojektowany z dwoma pływającymi siedzeniami, które są ruchome pod ciśnieniem medium. Pod dnem siedzeń ustawiane są sprężyny wstępne, aby zapewnić, że dwa pływające siedzenia mocno przymocowały powierzchnię kulki. Piłka jest przymocowana przez górne i dolne sznurki, więc pierścienie siedziska nie zapewniają zbyt dużej siły ciśnienia przepływu, gdy zawór jest w pozycji zamkniętej. Podczas służby ciśnienie średniego popycha przednie siedzenie do piłki, tworząc ciasne uszczelnienie bąbelkowe.
Ponadto materiał kucia może zapewnić wystarczającą sztywność i wytrzymałość pod maksymalnym ciśnieniem operacyjnym, bez nieodłącznej wady odlewu. Standardowa grubość ściany oddzielnego ciała i adaptacja śrub o wysokiej wytrzymałości są wygodne do utrzymania zaworu i wystarczające do zniesienia naprężenia rur.
Mały moment obrotowy, małe odkształcenie na siedzeniach, niezawodna wydajność uszczelnienia, długa żywotność służby są główną zaletą zaworu kulowego zamontowanego w Trunnion. Zawory kulkowe zamontowane na Trunnion są szeroko stosowane w rurociągu na duże odległości i normalnych rurociągach przemysłowych, które mogą wytrzymać różne rodzaje przepływów korozyjnych lub niekorozyjnych.
Funkcje projektowe:
1. Funkcja podwójnego bloku i krwawienia (DBB)
W pozycji zamkniętej pierścienie siedziska obciążone sprężynami zapewniają dodatnią uszczelkę przeciw naciskowi z obu końca zaworu, gdy wnęka ciała między powierzchniami siedzenia jest odpowietrzana przez zawór odpowietrzający i zawór spustowy. Zawór odpowietrzający można również wykorzystać do testowania szczelności siedzenia. Ponadto osady w dół jamy ciała można było oczyszczyć i odpłynąć przez dolny otwór na krwawienie, aby uniknąć uszkodzenia siedzeń.
2. Niski moment obrotowy
Montowany zawór kulowy ma piłkę zamontowaną w Trunnion i dwa pływające siedzenia, które są ruchome pod średniego ciśnienia. Samozwajemne wkładki siedziska PTFE i przesuwne łożysko może zmniejszyć tarcie między siedzeniami i kulą do minimum, aby osiągnąć niższy moment obrotowy pod ciśnieniem roboczym.
3. Awaryjne urządzenie uszczelniające
W przypadku zaworów kulowych zamontowanych na Trunnion większych niż 6 ″ (DN150) na obszarach łodygi i siedzeń. W przypadku, gdy pierścienie siedziska lub ring macierzysty jest przypadkowo uszkodzony, awaryjny wtrysk uszczelniający przez złączki wtryskowe może uniknąć przecieku średniego na obszarach siedzących i łodyg. Do smarowania siedzeń można również zastosować system wtrysku uszczelniacza.
4. Projekt bezpieczny w ogniu
W przypadku, gdy pożar przypadkowo występuje w rurze i zaworze, pierścienie siedziska, runki łodygi wykonane z PTFE, gumy lub innych materiałów niemetalnych można spalić w wysokiej temperaturze, powodując masywne wycieki zaworu. Projektowanie siedzeń bezpiecznych jest projektem ostrożności między piłką a siedzeniem. Po spaleniu wkładki z zaworem, średnie ciśnienie i wstępnie ładowane sprężyny pchałyby stałego elementu ustalającego siedzenie przednie w kierunku kulki, aby utworzyć pomocnicze uszczelnienie metalu do metalowego, które mogło skutecznie zmniejszyć wyciek zaworu. Ponadto środkowa uszczelka uszczelniająca kołnierz wykonana jest z metalowej uszczelki spiralnej, która może również zapewnić uszczelnienie w wysokiej temperaturze. Bezpieczny projekt zaworów kulinowych Kolink jest zatwierdzony na API 607.
5. Struktura antytypatyczna
Zawór kulowy jest wyposażony w urządzenia przeciwstatyczne i może tworzyć statyczny kanał między kulą a korpusem przez trzon, w celu zrzucania statycznej energii elektrycznej zbudowanej z powodu tarcia podczas eksploatacji zaworu, przez rurociąg, unikając pożaru lub wybuchu, które mogą być spowodowane przez iskrę elektryczną i zapewnienie bezpieczeństwa systemu.
6. Niezawodna konstrukcja uszczelniająca siedzenia
Wstępnie obciążone sprężyny są ustawione, aby zapewnić ciasne uszczelnienie między 2 pływającymi siedzeniami a piłką. Ponadto pod wysokim ciśnieniem średnie ciśnienie automatycznie przycisnęłoby przednie siedzenie do piłki, aby zapewnić niezawodne uszczelnienie siedzenia.
9. Urządzenie bezpieczeństwa
Ponieważ zawór kulowy jest zaprojektowany z pierwotnym i wtórnym uszczelnieniem siedziska, środkowa wnęka nie może sama wyświetlić ciśnienia. W takim przypadku zawór bezpieczeństwa jest instalowany na ciele, aby zapobiec niebezpieczeństwu uszkodzenia nadciśnienia wewnątrz wnęki zaworu, które może wystąpić z powodu rozszerzenia termicznego ośrodka.
11. STEM wydmuchwy
Trzon jest obrabiany z całkowitym kołnierzem na dolnym końcu i jest instalowany z wewnętrznej wnęki zaworu, dzięki czemu trzonek jest blokowany przez szyję zaworu i nie byłby wysadzony przez medium nawet pod nieprawidłowym warunkiem podnoszącym ciśnienie w jamie zaworu.
Cechy zaworów kulowych zamontowanych na Trunnion:
- Kula zamontowana na Trunnion dla niskiego momentu operacyjnego
- Floating Spring Foteel
- Podwójny blok i krwawienie (DBB)
- Podzielone ciało, końcowe wejście
- 2-częściowe lub 3-częściowe ciało
- Pełny port do operacji piggingowej
- Fire Safe to API 607
- Urządzenie antystatyczne
- STEM ANTI-BLOWOUT
- Urządzenie uszczelniające awaryjne
- Automatyczne złagodzenie ciśnienia w środkowej wnęce zastawki
- Dostępny operacja lub siłownik
- Opcjonalne bezpośrednie montaż do ISO 5211
- Opcjonalne urządzenie blokujące
- Opcjonalne rozszerzenie STEM
Obowiązujące standardy zaworów kulowych zamontowanych na Trunnion:
- Projektowanie i produkcja: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
- Bezpieczny ogień: API 607, API 6FA
- Twarz twarzą: API B16.10, API 6D, EN 558, DIN 3202
- Połączenie końcowe: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
- Test i kontrola: API 6D, EN 12266, API 598
