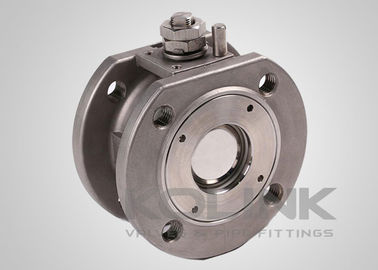

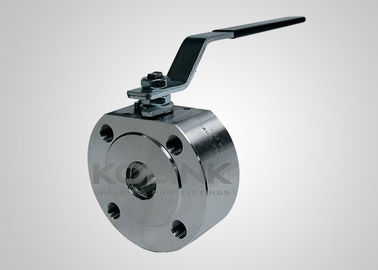

Zawór kulkowy typu płytkowy jest rodzajem zaworu kulkowego o konstrukcji nadwozia w jednym kawałku, krótkiej odległości między siedzeniem zaworu a końcową flansą i krótkim wymiarze twarzą w twarz.Zazwyczaj zawór jest monoblok typu jednego kawałkaW przypadku większych rozmiarów, zawory kulkowe mogą być również zaprojektowane w 2 części rozszczepionych.Inne opcje obejmują O-port, port V, port zakrzywiony i port prostokątny dla różnych wymogów regulacji przepływu

Zawory kulkowe są szeroko stosowane w przemyśle chemicznym, farmaceutycznym, spożywczym i napojowym, tłuszczu, biotechnologii, płynnych detergentów, metalurgii, produkcji papieru, budowie statków itp.

Zawór kulkowy jest idealnie odpowiedni do zastosowań, w których przestrzeń jest ograniczona.i są dostępne zarówno w odlewanych, jak i wykutych kształtach, konfiguracji pełnej i zmniejszonej otworu i, chociaż przeznaczone do obsługi ręcznej, uruchomienie może być dopasowane do niektórych rozmiarów.

Właściwości zawórów kulkowych typu Wafer:
Krótki wymiar twarzą w twarz
Korpus w jednej części

Wyrób odlewany lub wykuty

/ / / / / / / / / /
Stąpek przeciwwybuchowy

Dostępny układ biegów lub siłownik

Opcjonalnie port V, port krzywy i port prostokątny

Opcjonalne urządzenie blokujące

Opcjonalnie ISO 5211 bezpośrednia podłoga montażowa

Stosowne normyZ wyłączeniem tych objętych pozycją 8403:

a) Projektowanie i produkcja: ASME B16.34, JIS B2071, DIN 3357
b) Bezpożarowe: API 607, API 6FA
c) Twarzą w twarz: Standard Kolink
d) Połączenie końcowe: ASME B16.5, EN 1092, JIS B2220
e) Badanie i inspekcja: API 6D, EN 12266, API 598, JIS B2003
