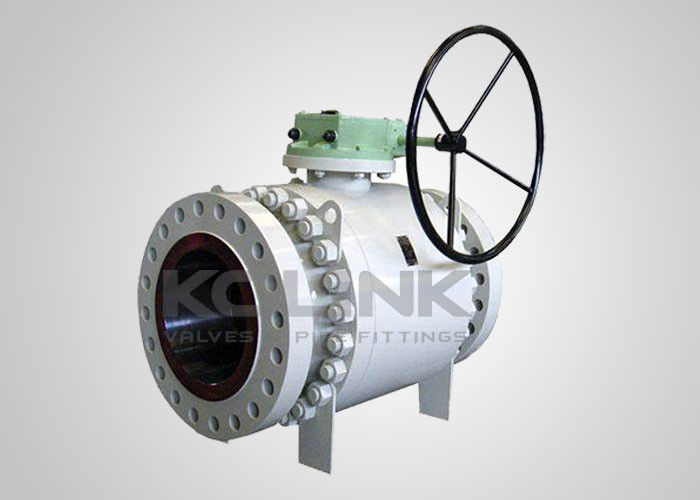

Kulowy zawór pełnoportowy z trunnionem, ognioodporny, API 607, DN 50-900

Wyniki badań

W przypadku zaworu pełnego otworu średnica otworu w kuli ma taką samą średnicę wewnętrzną jak w rurze,natomiast zawór o zmniejszonym wyciągu ma mniejszą średnicę wyciągu niż średnica wewnętrzna rur, na której znajduje się.

Projekcja pełnego portu zapewnia minimalny opór przepływu, spadek ciśnienia i kawitację.gdzie spadek ciśnienia może mieć wpływ na wydajność pompyUżywane są również w przepływach zawierających mieszane płynów i stałych substancji, gdzie ograniczenia przepływu mogą powodować separacje w materiałach powodujące nagromadzenie się i tym samym zmniejszenie przepływu w rurociągach.

Innym powodem zastosowania zaworów pełnoodpornych jest czyszczenie, a w przemyśle naftowym i gazowym powszechną praktyką jest przepchnięcie "świni" przez system rurociągów."Swiń" wygląda jak kula, która jest wpychany przez system rur, aby oczyścić wnętrze rur i zaworówDla tego typu praktyk klucz jest kluczowy, ponieważ świnia utknęłaby na zaworze z zmniejszonym kluczem.

Z drugiej strony, zawory kulkowe z obniżonym portem są stosowane tam, gdzie spadek ciśnienia, turbulencje w przepływie i właściwości materiału nie są problemem.Mają również zalety mniejszego rozmiaru i niższych kosztów.

• Głowa zamontowana na trunnionie do niskiego momentu obrotowego
• Pływające siedzenie z wiosną
• Podwójne blokowanie i krwawienie (DBB)
• /Rozłamanie ciała, koniec wejścia.
• Korpus w 2 lub 3 części
• Pełny port dla operacji łowienia świń
• Bezpieczeństwo przeciwpożarowe zgodnie z API 607
• Urządzenie antystatyczne
• Stąpek przeciwwybuchowy
• Urządzenie uszczelniające środek uszczelniający awaryjny
• Automatyczne obniżenie ciśnienia w środkowej jamie zaworu
• Dostępny układ biegów lub siłownik
• Opcjonalne bezpośrednie mocowanie do normy ISO 5211
• Opcjonalne urządzenie zamykające
• Opcjonalne rozszerzenie pnia

• Projektowanie i produkcja: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72
• Bezpożarowe: API 607, API 6FA
• Twarzą w twarz: API B16.10, API 6D, EN 558, DIN 3202
• Połączenie końcowe: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
• Badanie i kontrola: API 6D, EN 12266, API 598
