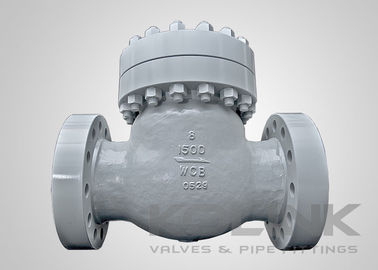

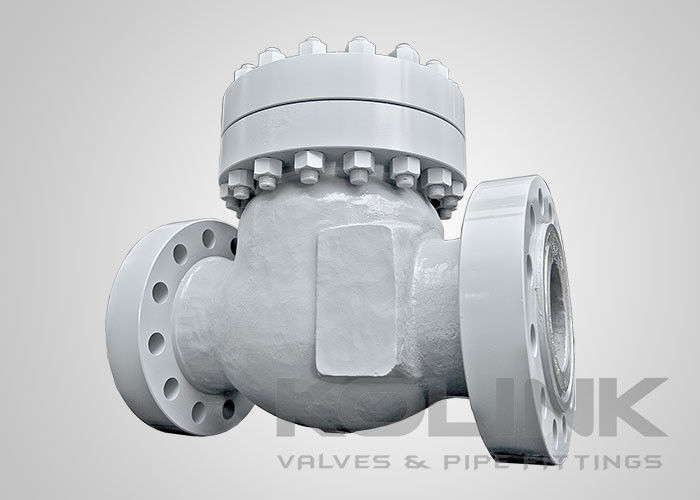

Zawór zwrotny wahadłowy wysokiego ciśnienia do przepływu poziomego
Zawory zwrotne wahadłowe są najpopularniejszymi i najlepszymi zaworami zwrotnymi do zastosowań ogólnych. Spośród wszystkich konstrukcji zaworów zwrotnych, zawory te generują najmniejszy spadek ciśnienia w porównaniu z innymi zaworami zwrotnymi o tym samym rozmiarze. Charakteryzują się prostą konstrukcją, która jest łatwa w utrzymaniu.
Zawór zwrotny wahadłowy działa poprzez umożliwienie siłom przepływu przesunięcia tarczy z pozycji zamkniętej do pozycji całkowicie otwartej w ruchu zamiatającym łukiem w stosunku do ogranicznika zawiasu wewnątrz korpusu zaworu. Ze względu na ciężar i położenie środka ciężkości tarczy i zespołu ramienia wahadłowego, zawór powróci do pozycji zamkniętej, jeśli przepływ zostanie przerwany lub odwrócony. Zewnętrzne przeciwwagi zamontowane na sworzniu zawiasu są czasami używane do zwiększenia lub zmniejszenia czasu reakcji i prędkości powrotu tarczy do pozycji zamkniętej. Powierzchnie uszczelniające są zwykle płaskie, co oznacza, że pozycjonowanie promieniowe tarczy na gnieździe nie jest krytyczne, z wyjątkiem tego, że musi być płaskie na gnieździe.
Tarcze zaworów zwrotnych wahadłowych nie są stabilne, chyba że znajdują się w systemach ze stałym przepływem i w pozycji całkowicie otwartej. Ponieważ środek obrotu zespołu tarczy/zawiasu znajduje się w znacznej odległości od punktu obrotu, zawory zwrotne wahadłowe potrzebują stosunkowo długiego czasu, aby zamknąć się po zatrzymaniu lub odwróceniu przepływu. W tym czasie siły przepływu zwrotnego mogą doświadczyć dużego wzrostu energii z przepływu i wzrostu ciśnienia. Sytuacja ta może powodować uderzenie hydrauliczne o dużej energii, gdy tarcza uderza o gniazdo.
Zawór zwrotny wahadłowy można ulepszyć o wiele opcji, takich jak dźwignia i ciężar, które mają na celu szybsze zamykanie zaworu i zapobieganie uderzeniom.
Cechy zaworów zwrotnych wahadłowych:
- Konstrukcja tarczy wahadłowej
- Pokrywa przykręcana
- Standardowa konstrukcja wewnętrznego sworznia zawiasu
- Dostępna konstrukcja sworznia zawiasu przez korpus
- Wymienne gniazdo
- Końce kołnierzowe lub do spawania doczołowego
- Dostępna dodatkowa dźwignia, przeciwwaga i amortyzator
Obowiązujące normy zaworów zwrotnych wahadłowych:
a) Projekt i produkcja:API 6D, BS 1868, ASME B16.34
b) Od czoła do czoła:API 6D, ASME B16.10, EN 558
c) Zakończenie połączenia:ASME B16.5, ASME B16.25, EN 1092, JIS B2220
d) Test i inspekcja:API 6D, EN 12266, API 598, BS 6755
