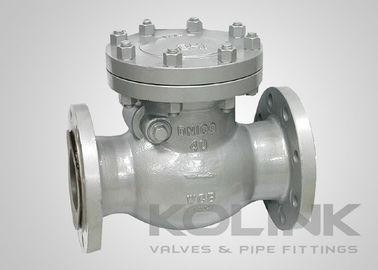

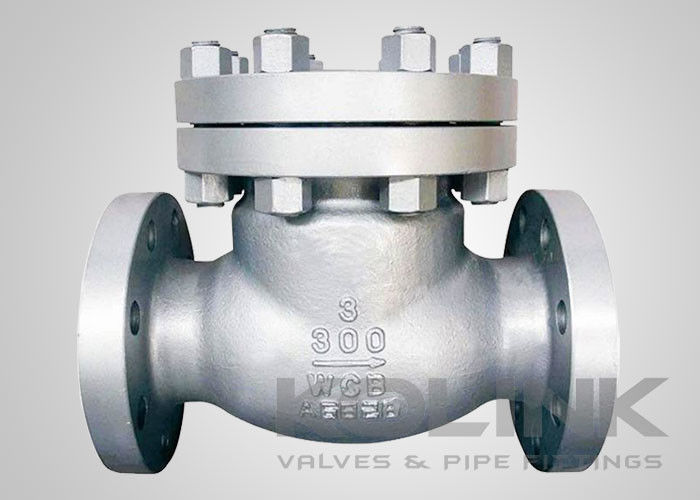

Wyrzuty z stali odlewanej zawór kontrolny z kołnierzem klasy 150-1500 WCB

Zawory kontrolne huśtawki są najczęstszym i najlepszym zaworem kontrolnym do użytku ogólnego przeznaczenia. Ze wszystkich projektów zaworów kontrolnych zawory te wytwarzają najniższy spadek ciśnienia w porównaniu z innymi zaworami kontrolnymi tego samego rozmiaru. Zawierają prosty projekt, który jest łatwy w utrzymaniu.

Zawór kontrolny huśtawki funkcjonuje, umożliwiając siły przepływu przeniesienie krążka z położenia zamkniętej do położenia całkowicie otwartego w zamiatającym ruchu łuku na zawiasie wewnątrz korpusu zaworu. Ze względu na masę i lokalizację w środku grawitacji z zespołu tarczy i huśtawki zawór powróci do pozycji zamkniętej, powinien zostać przerwany lub odwrócony. Zewnętrzne przeciwwagi zamontowane na szpilce zawiasowej są czasami używane do zwiększenia lub skrócenia czasu reakcji i prędkości powracającej dysku do pozycji zamkniętej. Powierzchnie siedzeń są zazwyczaj płaskie, co oznacza, że układ promieniowy ustawienie na siedzeniu nie jest krytyczne, z wyjątkiem tego, że musi być płaska na siedzeniu.

Tarcze zaworu zwrotnego huśtawki nie są stabilne, chyba że są w systemach o stałym przepływu i znajdują się w pełni otwarta pozycja. Ponieważ centrum montażu dysku/zawiasu jest uczciwą odległością od jego punktu obrotowego, zajmie to stosunkowo długi okres czasu, aby zawory kontrolne zamykania się po zatrzymaniu przepływu lub odwróceniu. W tym czasie siły o odwróconym przepływie mogą doświadczyć dużego wzrostu energii z przepływu i nagromadzenia ciśnienia. Ta sytuacja może powodować wysokoenergetyczny młot wodny, gdy dysk uderza na siedzenie.

Zawór kontrolny huśtawki można ulepszyć o wiele opcji, takich jak dźwignia i waga, która została zaprojektowana w celu szybszego zamykania zaworu i zapobiegania trzaskom.
