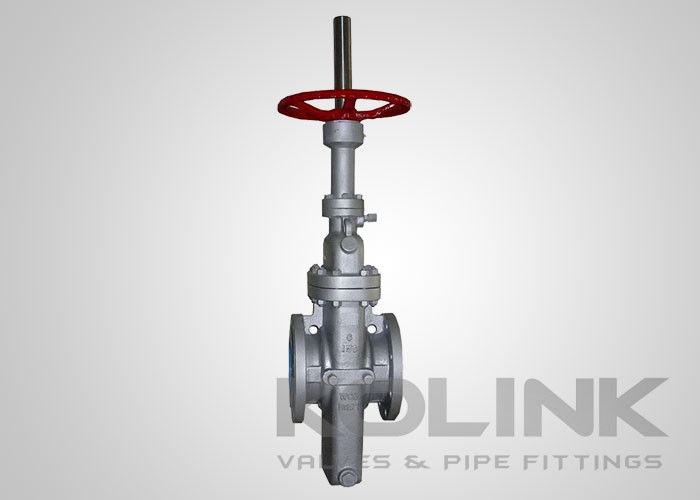

W pełni przepuszczalny przez przewód zawór bramowy, z litej stali, klasa 150

Przez przewód Slab Wrota Zawór Klasy150 Stal odlewana odporna Siedząca

Zawory bramki przewodów przewodów są zwykle stosowane w rurociągach naftowych i gazowych.
Przez przewód zawory bramy płytki są wytwarzane z pełnym otworem, bramą płytki, wznoszącą się łodygą OS&Y i pływającymi siedzeniami.z uszczelnieniem metalowo-metalowym pomiędzy bramą a siedzeniami, do stosowania w najtrudniejszych warunkach eksploatacyjnych, w tym w środowiskach żrących i ścierających płynów.Belleville sprężyny i O-pierścień między każdym siedzeniem i ciała zapewnić szczelny uszczelnienie przed bramą płytyPływająca brama płytki wykorzystuje naturalną siłę ciśnienia linii, aby uzyskać dynamicznie szczelną uszczelnienie w dół rzeki w zastosowaniach różnicowych o wysokim ciśnieniu.Zapewnienie niskociśnieniowego uszczelnienia jest osiągane za pomocą pierścienia o-ring, który pobudza siedzisko i minimalizuje korozję i gromadzenie się odpadówDostępne są zwykłe wykończenia.

Podwójna blokada i zdolność krwawienia oraz automatyczne łagodzenie nadmiaru ciśnienia ciała są standardowymi cechami tej konstrukcji siedzenia.

Gładki, ciągły otwór minimalizuje turbulencje wewnątrz zaworu, a w pozycji otwartej powoduje spadek ciśnienia równoważny części rury o tej samej długości i średnicy.Powierzchnie siedzenia znajdują się poza strumieniem strumienia i dlatego są chronione przed erozją strumieniaŚwinie i szkraby mogą przejść przez zawór bez uszkodzenia.
Wzornictwo zaworu przewodowego przez przewód Slab Gate minimalizuje i ułatwia konserwację, umożliwiając wykonanie operacji serwisowych bez usuwania zaworu z linii.

CechyAPIPrzez zawór bramy przewodóws:

Włącza się pełną przewódź
Wrota płyt pływających
Pierścień siedzenia z sprężynowo/ciśnieniowo załadowanym zaworem odciągającym
Bąbelka zamknięta przy wysokim i niskim ciśnieniu
Operacje dwukierunkowe
Dostępna wydajność podwójnej blokady i krwawienia
Powierzchnie siedzenia chronione przed erozją przez przepływ
Wskaźnik pozycji
Zestaw górnego wejścia do obsługi technicznej w trybie online
Różne uruchomienia (urządzenia napędowe elektryczne, pneumatyczne i hydrauliczne)

Stosowane normyAPIPrzez zawór bramy przewodóws:
a) Projektowanie i produkcja: API 600, API 6D, BS 1414
b) Twarzą w twarz: API 6D, ASME B16.10, EN 558
c) Końcówka połączenia: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
d) Badanie: API 598, API 6D, EN 12266
