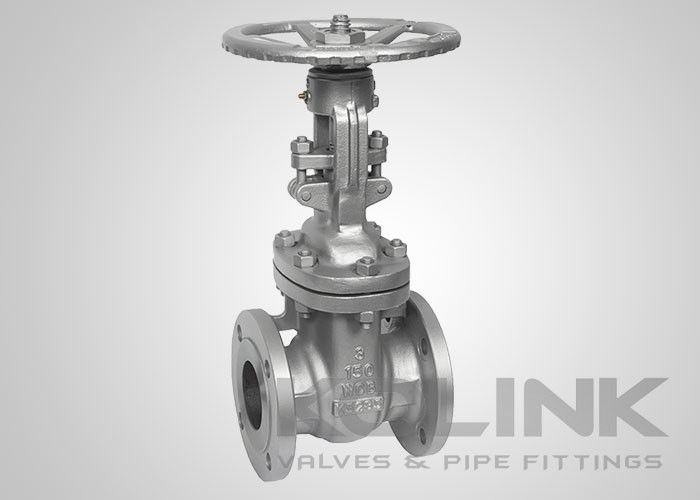

Zawór zasuwowy ze staliwa API 600 Klasa 150-2500, ze wznoszącym się trzpieniem, OS&Y

Zasuwy ze staliwa z podnoszonym trzpieniem są używane, gdy ważne jest natychmiastowe sprawdzenie, czy zawór jest otwarty czy zamknięty, oraz gdy gwinty (trzpienia i zasuwki) narażone na działanie płynu mogą ulec uszkodzeniu przez zanieczyszczenia płynem. W tej konstrukcji trzpień podnosi się z zaworu zasuwowego po otwarciu zaworu.

Zasuwa klinowa zaworu zasuwowego Kolink zapewnia szczelne uszczelnienie nawet przy niskim ciśnieniu różnicowym. Rowkowany klin prowadzony i dopasowany przez korpus zapewnia prawidłowe i spójne uszczelnienie niezależnie od pozycji zaworu, a także minimalizuje zużycie i uszkodzenia gniazda, ponieważ powierzchnie przylegania klina i gniazda stykają się podczas mniej niż 5% całkowitego skoku klina.

• Przykręcana pokrywa
• Śruba i jarzmo zewnętrzne
• Podnoszony trzpień i niepodnoszące się koło ręczne
• Elastyczny klin, w pełni prowadzony
• Uszczelnienie metal-metal
• Wymienny pierścień gniazda i gniazdo trzpienia
• Standardowa obsługa ręczna, dostępny operator przekładni i uruchamianie
• Koniec do spawania doczołowego
• Koniec kołnierzowy: podniesiona powierzchnia lub połączenie typu pierścieniowego

• Projekt i produkcja: API 600, API 6D, BS 1414
• Odległość między powierzchniami: API 6D, ASME B16.10, EN 558, DIN 3202, BS 2080
• Zakończenie połączenia: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
• Test: API 600, API 6D, EN 12266, ISO 5208
