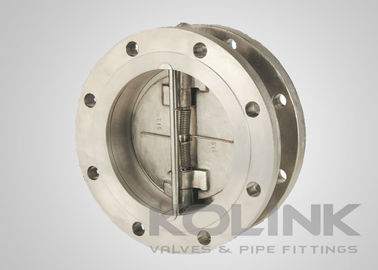

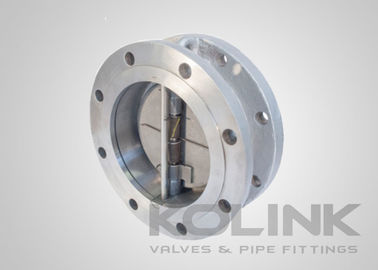

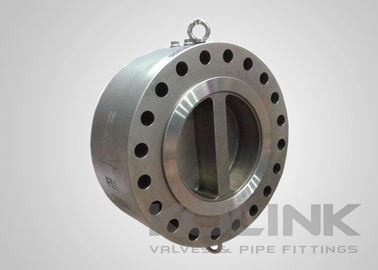

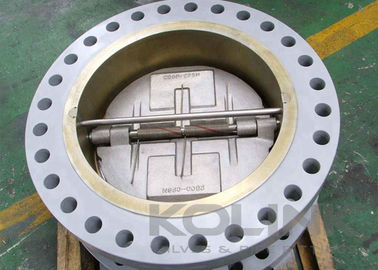

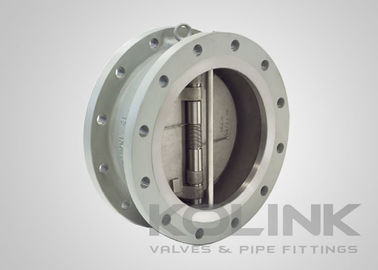

Zawór zwrotny kołnierzowy typu wafer ze stali nierdzewnej, dwupłytkowy, 2-48 cali

Zawory zwrotne dwuklapowe są bezkołnierzowe i montowane pomiędzy kołnierzami rur (styl wafer). W tym przypadku zawór zawiera dwie sprężynowe tarcze w kształcie półksiężyca, które obracają się wokół swojego wału. Rzeczywiste konstrukcje tych zaworów różnią się w zależności od modelu i producenta. Większość z nich ma wiele płaskich gniazd. Tarcza zaworu zwrotnego dwuklapowego ma krótki obrót i szybko reaguje na zatrzymanie lub odwrócenie przepływu, dlatego istnieje potencjał umiarkowanego uderzenia hydraulicznego. Jest to nieco lepsze niż zawór zwrotny wahadłowy w minimalizowaniu potencjalnego uderzenia hydraulicznego, ale ze znacznie większym spadkiem ciśnienia.

W zależności od konstrukcji, wysiłek konserwacyjny waha się od stosunkowo prostego do trudnego. Wszystkie zawory zwrotne dwuklapowe muszą być usunięte z linii w celu przeprowadzenia konserwacji ze względu na konstrukcję bezkołnierzową. Zawór zwrotny dwuklapowy powoduje również większy spadek ciśnienia w porównaniu do zaworu zwrotnego uchylnego o tym samym rozmiarze.

Chociaż większość zaworów zwrotnych typu wafer jest instalowana pomiędzy dwoma kołnierzami i nie wymaga typu kołnierzowego, niektóre inne zastosowania mogą wymagać kołnierzowego zaworu zwrotnego typu wafer dla lepszego wyrównania zaworów. Korpus zaworu kołnierzowego może być odlewany lub kuty zgodnie z wymaganiami klienta.

• Jednoczęściowa konstrukcja korpusu
• Krótka odległość między powierzchniami
• Dwuklapowy w linii
• Sprężynowa tarcza dla szybkiego zamknięcia
• Końcówka kołnierzowa typu Wafer

• Projekt i produkcja: API 6D, API 594
• Odległość między powierzchniami: API 6D, ASME B16.10, EN 558
• Zakończenie połączenia: ASME B16.5, EN 1092, JIS B2220
• Test i inspekcja: API 6D, EN 12266, API 598
