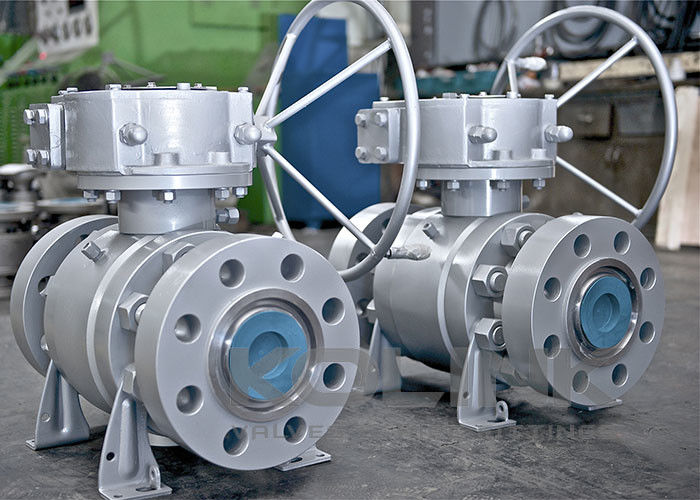

API 6D 3-PC Trunnion Mounted Ball Valve Trzymały WCB A105 CF8 F304

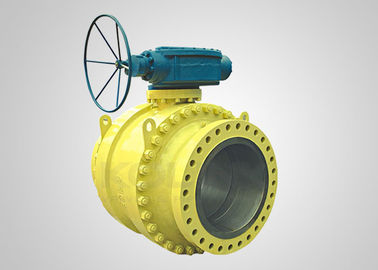

3-PC Trunnion_Mounted Ball Valve Zestaw biegów WCB ze stali odlewanej

Zawór kulkowy zamontowany na trunnionie został zaprojektowany z dwoma pływającymi siedzeniami, które są ruchome pod ciśnieniem średniego.sprężyny wstępnego załadunku siedzenia są ustawione w taki sposób, aby zapewnić, że dwa pływające siedzenia mocno przymocują powierzchnię kuliPiłka jest przymocowana przez górne i dolne koła, dzięki czemu pierścienie siedzenia nie wywierają zbyt dużej siły ciśnienia przepływowego, gdy zawór jest w pozycji zamkniętej.ciśnienie średniego pcha przednie siedzenie przeciwko kuli, tworząc ciasne uszczelnienie.

Niewielki moment obrotowy, niewielkie deformacje na siedzeniach, niezawodna wydajność uszczelniająca, długa żywotność to główne zalety zaworu kulkowego zamontowanego na trunnionie.Zawory kulkowe zamontowane na trunnionie są szeroko stosowane w rurociągach dalekobieżnych i normalnych rurociągach przemysłowych, które mogą wytrzymać różnego rodzaju korozyjne lub nieżrące przepływy.

Charakterystyka zawórów kulkowych zamontowanych na trunnionie:
Piłka na trunnionie
Pływające siedzenie z wiosną
Podwójne blokowanie i krwawienie (DBB)
/Rozłamanie ciała, koniec wejścia.
Korpus w 2 lub 3 części
Pełny port dla operacji łowienia świń
Bezpieczeństwo przeciwpożarowe zgodnie z API 607
Urządzenie antystatyczne
Stąpek przeciwwybuchowy
Dostępny układ biegów lub siłownik

Opcjonalne bezpośrednie mocowanie do normy ISO 5211

Opcjonalne urządzenie zamykające

Opcjonalne rozszerzenie pnia

Wymagania w odniesieniu do przewodów o napędzie silnikowym:

a) Projektowanie i produkcja: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Bezpożarowe: API 607, API 6FA
c) Twarzą w twarz: API B16.10, API 6D, EN 558, DIN 3202
d) Połączenie końcowe: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Badania i inspekcje: API 6D, EN 12266, API 598
