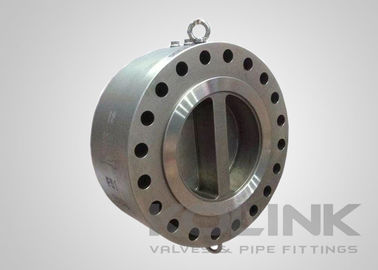

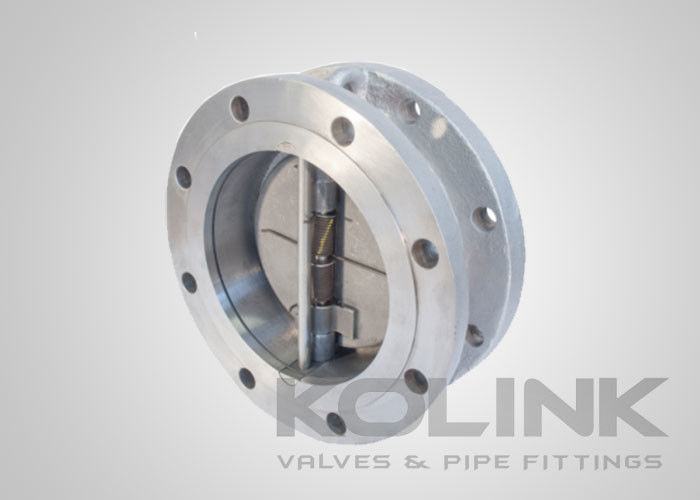

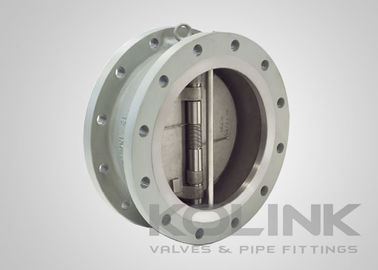

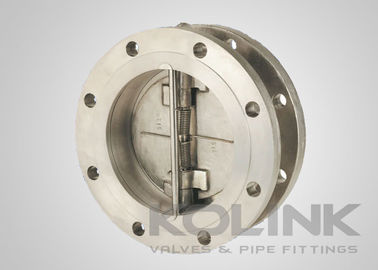

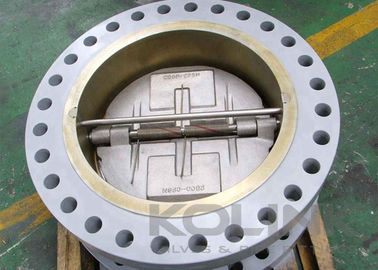

Flankowany podwójny zawór kontrolny dla płytek z stali nierdzewnej, elastyczny i metalowy

Flankowany podwójny zawór kontrolny dla płytek z stali nierdzewnej, elastyczny i metalowy

W tym przypadku zawór obejmuje dwa sprężynowo obciążone półksiężycowe dyski, które obracają się wokół swojego wału.Rzeczywiste projekty tych zaworów różnią się w zależności od modelu projektu i producentaWiększość z nich ma wiele płaskich siedzeń.W związku z tym istnieje potencjał umiarkowanego młotka wodnegoJest nieco lepszy niż zawór kontrolny swingowy w minimalizowaniu potencjalnego młotka wodnego, ale z znacznie większym spadkiem ciśnienia.

W zależności od konstrukcji wysiłek konserwacyjny waha się od stosunkowo prostego do trudnego.Zawór awaryjny z dwoma płytkami powoduje również większy spadek ciśnienia w porównaniu z zaworem awaryjnym z nachylonym dyskiem o tej samej wielkości.

Chociaż większość zaworów przeciwzawodnych płytek jest zainstalowana pomiędzy dwoma flanżami i nie musi być typu flanżowym,niektóre inne zastosowania mogą wymagać zaworu kontrolnego typu płytki o pasku dla lepszego wyrównania zaworówKorpus zaworu z kołnierzem można było odlewać lub wykuć na życzenie klienta.

CechyWyroby z włókienWyniki badańs:

Wzornictwo ciała w jednym kawałku
Krótki rozmowa twarzą w twarz
Dwukrotna płytka wewnętrzna
Płytka sprężynowa do szybkiego zamknięcia
Flanged Wafer End

Stosowne normyWyroby z włókienWyniki badańs:
a) Projektowanie i produkcja: API 6D, API 594
b) Twarzą w twarz: API 6D, ASME B16.10, EN 558
c) Końcówka połączenia: ASME B16.5, EN 1092, JIS B2220
d) Badania i inspekcje: API 6D, EN 12266, API 598
